Кровля эркеров мансардного этажа общей площадью 1040 м2....

Выявление дефектов в кровле эркеров мансардного этажа

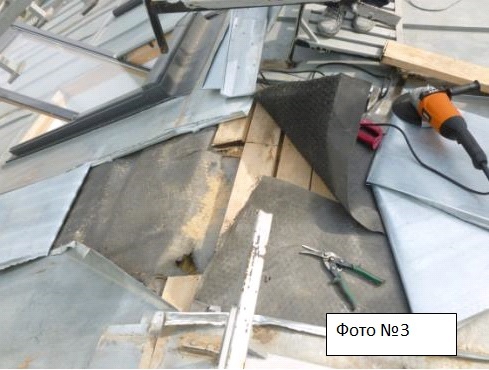

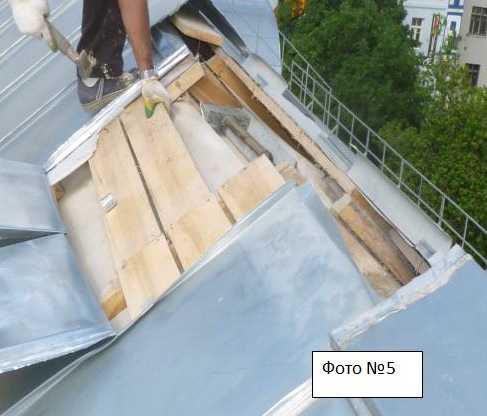

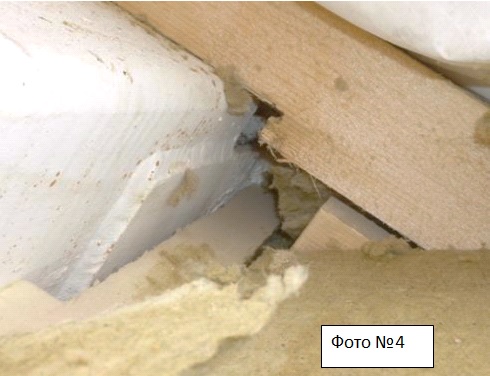

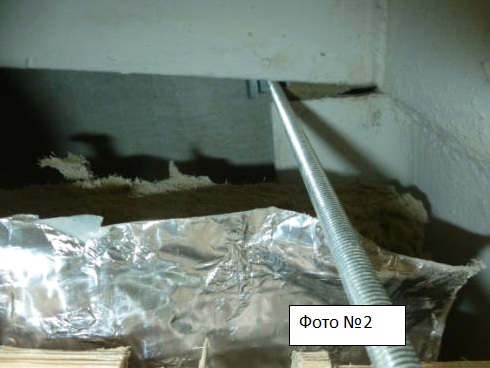

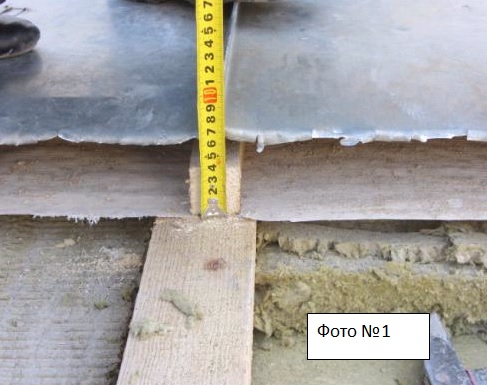

Выявление дефектов в кровле эркеров мансардного этажа Выявление дефектов в кровле эркеров мансардного этажа фото 1 Выявление дефектов в кровле эркеров мансардного этажа фото 2 Выявление дефектов в кровле эркеров мансардного этажа фото 3 Выявление дефектов в кровле эркеров мансардного этажа фото 4 Выявление дефектов в кровле эркеров мансардного этажа фото 5

Процедура

Ознакомление с представленной технической документацией (проект).

Визуальное обследование стен и потолков в обследуемой квартире с фотографированием мест намокания конструкций на цифровую камеру.

Выявление дефектов конструкций кровли по прямым и косвенным признакам с фотографированием на цифровую камеру.

Определение технического состояния конструкций кровли.

Составление технического отчёта по результатам обследования с разработкой рекомендаций по устранению дефектов.

Приборы и оборудование

Цифровой уклонометр BOSCH DNM 120L Professional.

Фотоаппарат SONYDSC-W320, Panasonic DMC FS35.

Рулетка ГОСТ 7502-89.

Измерительная линейка.

Результат обследования

Результаты анализа предоставленного заказчиком фотоматериала:

1.Критический дефект - отсутствует нахлест на нижележащее по скату полотнище - мембрана не расправлена и закреплена в смятом состоянии.

2.Критический дефект - отсутствие целостности пароизоляции по месту балок.

3.Критический дефект - утепление металлоконструкций не соответствует проекту (АС лист №63, 73).

4.Антикоррозийное покрытие выполнено не качественно - металлические элементы кровельной конструкции в нарушение СНиП 2.03.11-85 ˮЗащита строительных конструкций от коррозииˮ, ГОСТ Р 9.905-2007 ˮЕдиная система защиты от коррозии и старения. Методы коррозионных испытаний. Общие требованияˮ, СТО 2494680-0042-2006 ˮКонструкции стальные строительные, эксплуатируемые в средах с неагрессивным и слабоагрессивным воздействием. Общие требования к защите от коррозииˮ повреждены коррозией.

5.Узел стыка двутавровых балок не соответствует ГОСТ 26020-83 ˮДвутавры стальные горячекатанные с параллельными гранями полокˮ и ГОСТ8239-89 ˮДвутавры стальные горячекатанные. Сортаментˮ/

6.Деревянные элементы кровли, в нарушение п.2.2. СНиП II-25-80 ˮДеревянные конструкцииˮ, имеют характерные признаки повреждений, связанных с повышенной влажностью конструкций (грибок, плесень). ˮДревесина для несущих элементов конструкций должна удовлетворять требованиям 1, 2 и 3-го сортов по ГОСТ 8486-66, ГОСТ 2695-71, ГОСТ 9462-71, ГОСТ 9463-72ˮ

7. Критический дефект - отсутствие (некачественно выполненная) огнебиозащиты деревянных конструкций. СНиП 2.01.02-85* «Противопожарные нормы» п. 1.8. СП 64.13330.2011 «Деревянные конструкции» п. 1.3. СО-002-02495342-2005 «Кровли зданий и сооружений. Проектирование и строительство» п.1.6.3.

8.Значительный дефект - монтаж деревянных конструкций кровли выполнен с нарушением СНиП II-25-80 п. 6.41. Опирание деревянных конструкций на фундаменты должно осуществляться через гидроизоляционные прокладки.

9. Критический дефект - гидроизоляционная мембрана Delta – Trela выполнена с нарушением технологии фирмы производителя – перевернута ориентированно-волокнистым слоем вниз и функции свои не выполняет.

10. Критический дефект - примыкание гидроизоляционной мембраны Delta-Trela к выводам коммуникаций не выполнено.

11. Критический дефект – при вскрытии кровли в осях «11-12» по ряду «В» зафиксировано отсутствие гидроизоляционной мембраны Delta – Trela в нарушение проекта и п. 4.6 СП 17.13330.2011 ˮВ кровлях из металлических листов (кроме алюминиевых), укладываемых по сплошному настилу, между листами и настилом следует предусматривать объемную мембрану ОДМ для отвода конденсатаˮ

12. Сечение контробрешетки не соответствует проекту.

13. Критический дефект - некачественное выполнение утепления кровли с критическим уменьшением проектной толщины утеплителя вплоть до сквозного отсутствия.

14.Значительный дефект - антикоррозийное покрытие металлических элементов кровельной конструкции выполнено с нарушением требований следующих документов: СНиП 2.03.11-85 ˮЗащита строительных конструкций от коррозииˮ; ГОСТ Р 9.905-2007 ˮЕдиная система защиты от коррозии и старения. Методы коррозионных испытаний. Общие требованияˮ; СТО 2494680-0042-2006 ˮКонструкции стальные строительные, эксплуатируемые в средах с неагрессивным и слабоагрессивным воздействием. Общие требования к защите от коррозииˮ;

15. Критический дефект - утепление двутавровой балки не соответствует проекту.

16. Критический дефект - вентиляционный канал, идущий от карниза, перекрыт по месту перегиба кровли. Вентиляция конструкции кровли отсутствует. Конструкция кровли выполнена с нарушением проекта и п. 1.3.2 табл. №11 СО-002-02495342-2005. «Кровли зданий и сооружений. Проектирование и строительство».

17. Критический дефект - уменьшение проектной толщины слоя утеплителя кровли.

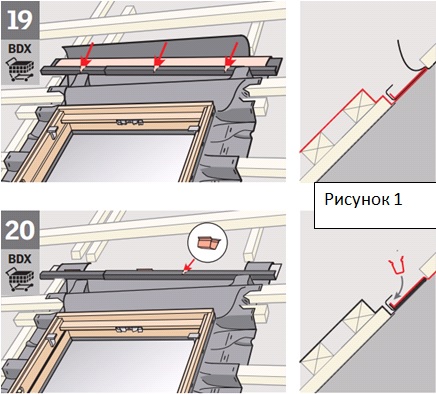

18. Критический дефект - монтаж мансардных окон Velux не соответствует технологии фирмы производителя:

- гидроизоляционный контур BFX не выполнен;

- устройство дренажного желоба не выполнено;

19. Обрешетка по месту перегиба кровли не соответствует «Схемам входного и операционного контроля качества строительно-монтажных работ. Часть1, выпуск4. Кровли» ˮ…в местах покрытий свесов крыши (по всему периметру), разжелобков и ендов основания должны быть устроены из досок сплошнымиˮ.

20. Критический дефект – выполненная конструкция конька в осях «7-11» не соответствует узлу «Ж» лист №68 раздела АС.

21. Критический дефект – утепление металлоконструкций в осях «7-11» или выполнено с нарушением проекта или не выполнено вообще.

22. Критический дефект – гидроизоляционная мембрана в нарушение проекта и п. 1.3.2 табл. №11 СО-002-02495342-2005. «Кровли зданий и сооружений. Проектирование и строительство» отсутствует.

23. Критический дефект – пароизоляция по месту коньковых металлоконструкций имеет разрыв, примыкания к конструкциям не проклеены.

24. Критический дефект – зафиксированно отсутствие вентиляционных зазоров по месту вскрытия.
