Индивидуальный жилой дом...

Процедура

‒ анализ предоставленной Заказчиком информации по объекту обследования;

‒ анализ предоставленной Заказчиком информации по объекту обследования;

‒ предварительный осмотр объекта обследования для определения специфики обследования, проведения необходимых подготовительных работ и составления программы обследования;

‒ определение конструктивного исполнения строительной конструкции объекта обследования;

‒ визуально-инструментальное техническое обследование и выявление имеющихся дефектов и повреждений труб системы канализации;

‒ выборочная фотофиксация объекта обследования, наиболее существенных дефектов и повреждений конструкций;

‒ составление технического отчёта по результатам обследования с разработкой рекомендаций по дальнейшей эксплуатации строительной конструкции объекта обследования; Предварительный осмотр объекта обследования для определения специфики обследования, проведения необходимых подготовительных работ и составления программы обследования;

‒ Определение конструктивного исполнения строительной конструкции объекта обследования;

‒ Визуально-инструментальное техническое обследование и выявление имеющихся дефектов и повреждений труб системы канализации;

‒ Выборочная фотофиксация объекта обследования, наиболее существенных дефектов и повреждений конструкций;

‒ Составление технического отчёта по результатам обследования с разработкой рекомендаций по дальнейшей эксплуатации строительной конструкции объекта обследования/

Приборы и оборудование

Уклономер

Фотоаппарат SONY DSC-W320

Рулетка ГОСТ 7502-98

Результат обследования

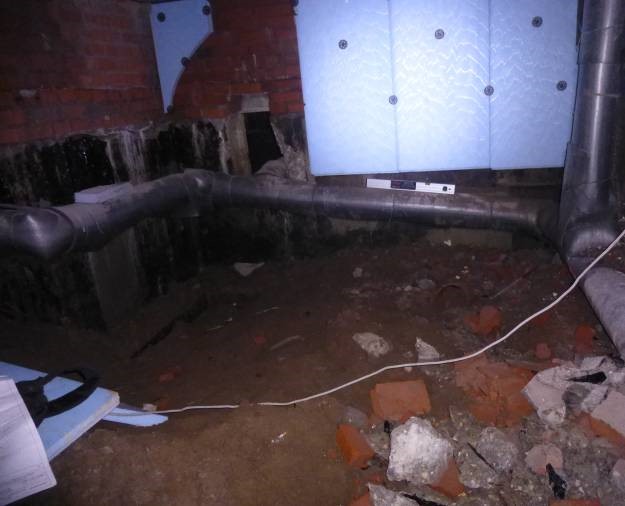

1) Крепление канализационных труб к стенам фундамента выполнено стандартными неподвижными хомутами с резиновыми прокладками через 500-900 мм. Данная схема крепления не противоречит строительным нормам, но не везде учтены требования СП 40-102-2000.» Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов.»: 4.6.1 Крепить трубопроводы канализации и внутренних водостоков необходимо в местах, указанных в проекте, соблюдая следующие требования:

- крепления следует устанавливать у раструбов трубопроводов;

- установленные на гладком конце трубы крепления должны допускать расчетные температурные удлинения трубопровода;

- при установке креплений на соединительных деталях необходимо предусматривать расстояние для компенсации температурного удлинения.

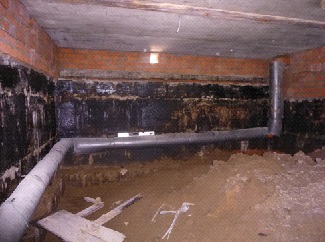

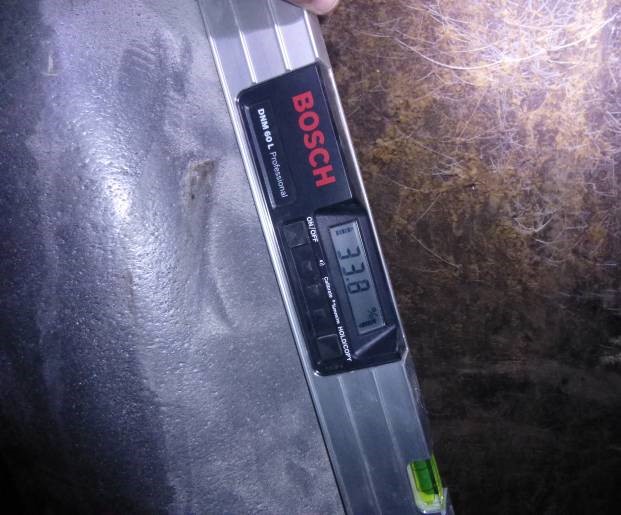

2) Уклоны горизонтальных участков труб неравномерны и находятся в пределах от 1%, до 10%. Расчет безнапорных канализационных трубопроводов производится исходя из условия наполнения трубопровода и скорости движения жидкости. В тех случаях, когда выполнить расчет не представляется возможным из-за недостаточной величины расхода сточных вод, безрасчетные участки самотечных трубопроводов следует прокладывать с уклоном 0,02 (2%)

Монтаж стояка К1-3 выполнен с нарушением. Горизонтальные трубопроводы следует прокладывать с проектным уклоном; отклонение канализационных стояков от вертикальной оси более чем на 2 мм на 1 м монтируемых труб не допускается.

3) Проходы вертикальных участков (стояков) через перекрытия замоноличены цементным раствором, но не выполнено требование СП 30.13330.2012 «Внутренний водопровод и канализация»: г) места прохода стояков через перекрытия должны быть заделаны цементным раствором на всю толщину перекрытия; е) перед заделкой стояка раствором трубы следует обертывать рулонным гидроизоляционным материалом без зазора. Пункт «е» данного СП позволяет производить ремонтные работы (демонтаж), без разбора перекрытия.

4) В обследуемой системе полностью отсутствуют устройства для прочистки труб, что является прямым нарушением СП 30.13330.2012 «Внутренний водопровод и канализация»

На сетях внутренней бытовой и производственной канализации следует предусматривать установку ревизий или прочисток:

- в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов 3 и более, под которыми нет устройств для прочистки;

- на поворотах сети - при изменении направления движения стоков, если участки трубопровода не могут быть прочищены через другие участки;

- в проходных туннелях. На горизонтальных участках сети канализации диаметром от 150 до200 мм расстояние между ревизиями или прочистками должно быть не более 10 метров.

Длина выпуска от стояка или прочистки до оси смотрового колодца должна быть не более 15 метров для труб диаметром 150 и более мм.

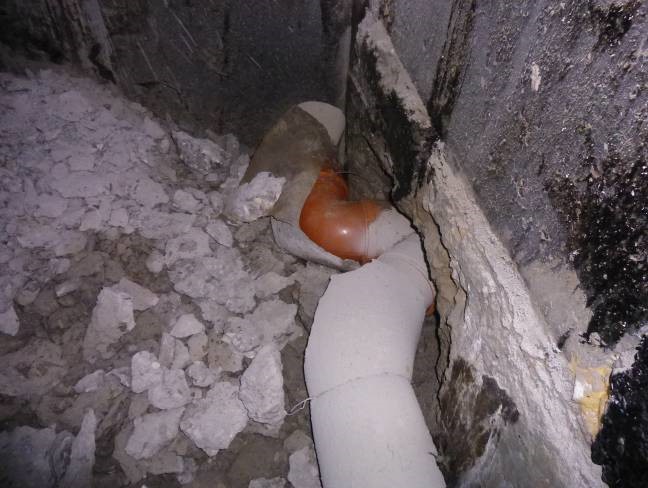

5) Узел присоединения трубопроводов к выпуску выполнен с нарушениями СП 40-107-2003. "Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб": 4.18 Узлы поворотов самотечных трубопроводов в горизонтальной плоскости следует выполнять не менее чем из двух фасонных частей (два или более отводов, тройник и отвод и т.д.).

6) На участке 9-10 предусмотрен выпуск канализации для возможного присоединения сети гостевого дома. Выпуск на расстоянии 1400 мм. от низа плиты перекрытия.
