Строящийся частный дом...

Процедура

- Предварительный осмотр объекта обследования для определения специфики обследования, проведения необходимых подготовительных работ и составления программы обследования;

- Определение конструктивного исполнения объекта обследования;

- Определение геометрических параметров и прочностных характеристик обследуемых конструкций.

- Фотофиксация процесса и промежуточных результатов обследования с комментариями эксперта;

- Камеральная обработка полученных при исследованиях результатов;

- Разработка рекомендательных проектных решений

- Анализ собранной информации и составление технического заключения по результатам обследования.

Приборы и оборудование

Стандартная рулетка 5м

Металлическая линейка 300мм ГОСТ 427-75

Электронный уровень

2х метровый уровень, горизонтального и вертикального отклонения.

Цифровая фотокамера Panasonic DMC-SZ7

Результат обследования

1) Наружные и внутренние стены выполнены из керамических щелевых камней размером 440×250×219 мм. На цементно-песчаном растворе методом прерывистого шва.

2) Размеры здания отличаются от проектных – здание в осях 1-2 по проекту имеет размер 5700 мм, в осях 2-4 – 5700 мм. Фактически размер в осях 1-2 и 2-4, составляет 5270 мм.

3) Кладка выполнена с нарушениями СП 15.13330.-2012 «Каменные и армо-каменные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции».

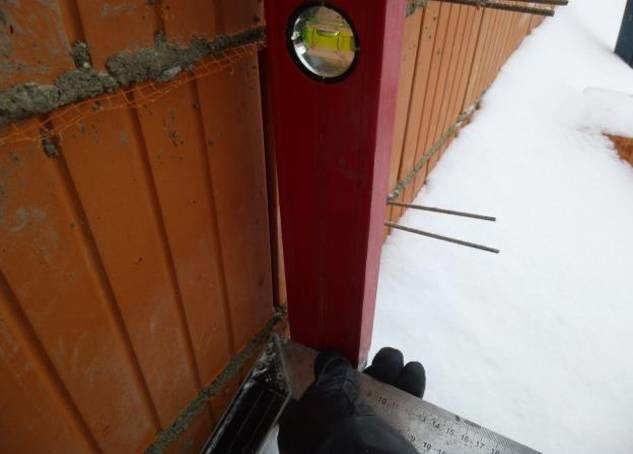

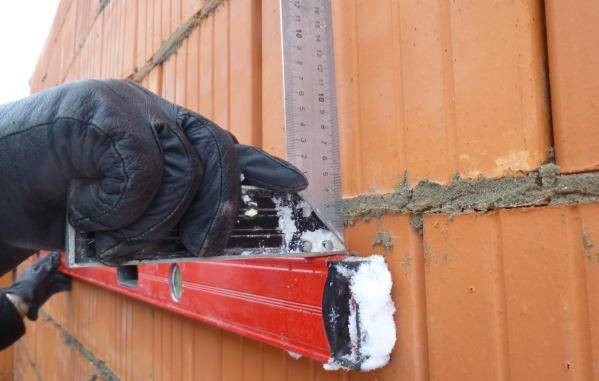

4) При помощи 2-х метрового и электронного уровня выявлены дефекты стен в виде отклонений от допустимых по вертикали, зафиксированы отклонения горизонтальности рядов кладки до 20мм.

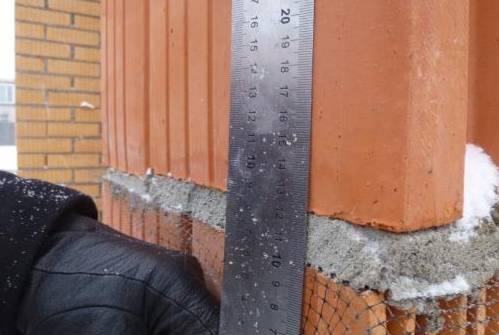

5) Кладка стен выполнена из цементно-песчаного раствора методом прерывистого шва. Толщина постельных швов не отвечает нормативным требованиям-12 мм., имеет различную толщину по всему периметру кладки. Что явилось причиной деформации камней, вследствие возникших внутренних напряжений в кладке.

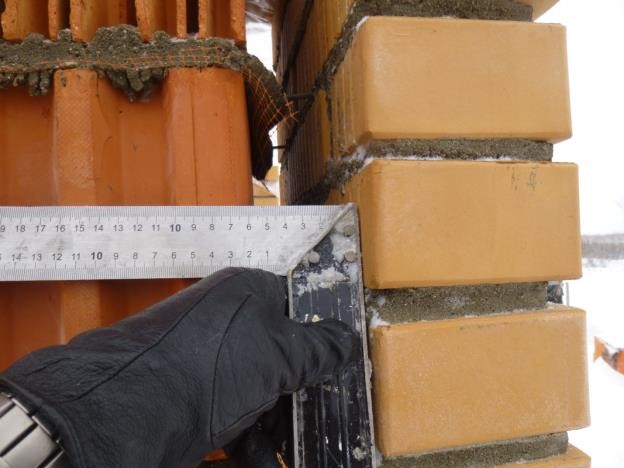

6) Облицовка наружных стен кирпичом выполнена с отступлениями от норм СНиП 3.03.01-87(Несущие и ограждающие конструкции) п.7.90, т.34(см.выше) и СП 15.13330.-2012, (Каменные и армо-каменные конструкции), имеет отклонения от нормативных до 10 мм. Зафиксированы не полностью заполненные раствором швы наружной лицевой кладки.

7) В помещении котельной в осях 1-А монолитный пояс верхней части конструкций фундамента выполнен с браком, в связи с этим под нижним рядом кладки наружной стены зафиксирована пустота глубиной от 130 до 200 мм, что в дальнейшем может привести к деформациям и разрушению наружной несущей стены.

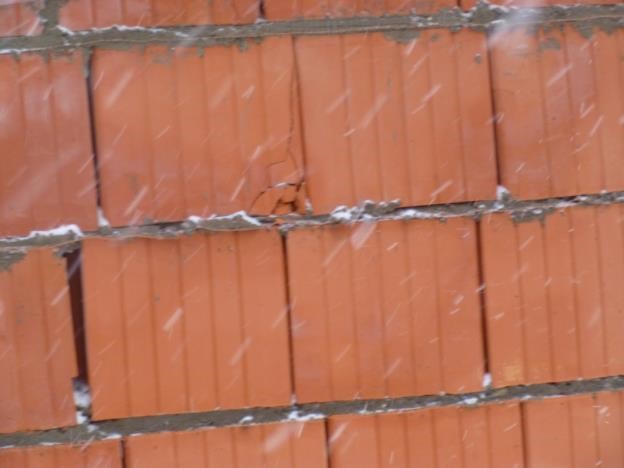

8) При кладке внутренних стен допущены те же ошибки, что и при кладке наружных стен, наблюдаются многочисленные деформации камней. Подгонка камней в размер выполнена не качественно

9) В области оконных проёмов кладка не защищена от попадания снега и влаги, что с наступлением периода оттепелей и заморозков приведёт к разрушению камня в нижней части оконного проёма.

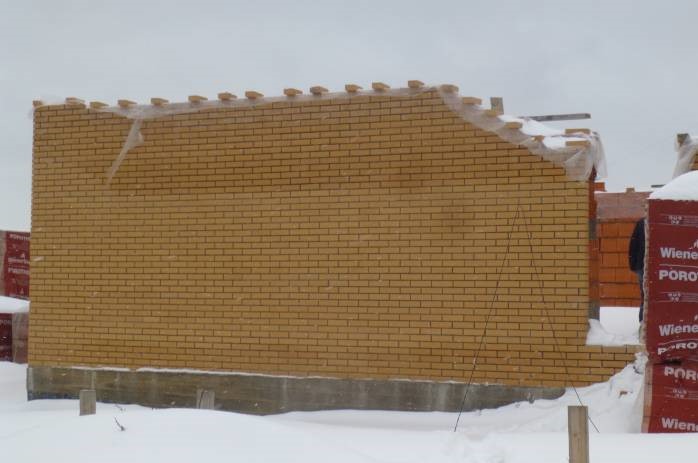

10) Стены и угол здания из облицовочного кирпича в осях 4-Г выполнены с отступлениям от проекта ‒ 115 А «Индивидуальный жилой дом», данных конструкций нет на плане 1 этажа.
