Два ригеля перекрытия 1-го этажа одноэтажного строения...

Процедура

Внешний визуальный осмотр.

Выявление дефектов строительно-монтажных работ по прямым и косвенным признакам.

Инструментальное обследование конструкций ригелей неразрушающим методом.

Определение аналогов ригелей на уровне 1-го этажа для вскрытия перекрытия;

Определение схемы основного армирования ригелей посредством вскрытия;

Анализ результатов обследования объекта.

Составление технического отчёта, с разработкой рекомендаций согласно результатам обследования.

Приборы и оборудование

Измеритель прочности ударно-импульсный ОНИКС-2,5

Электронный измеритель прочности бетона ИПС- МГ4.04

Лазерный дальномер Leica Disto D8

Стандартная рулетка ГОСТ 7502-89

Результат обследования

Ригель правый:

Длина ригелей (расстояние между колоннами) соответствует 5.580мм. Измерения выполнялись с учетом стеновой конструкции. Шаг обследуемых ригелей (по осям) ~ 6.074мм.

Дефектов и повреждений конструкции Экспертом не зафиксировано.

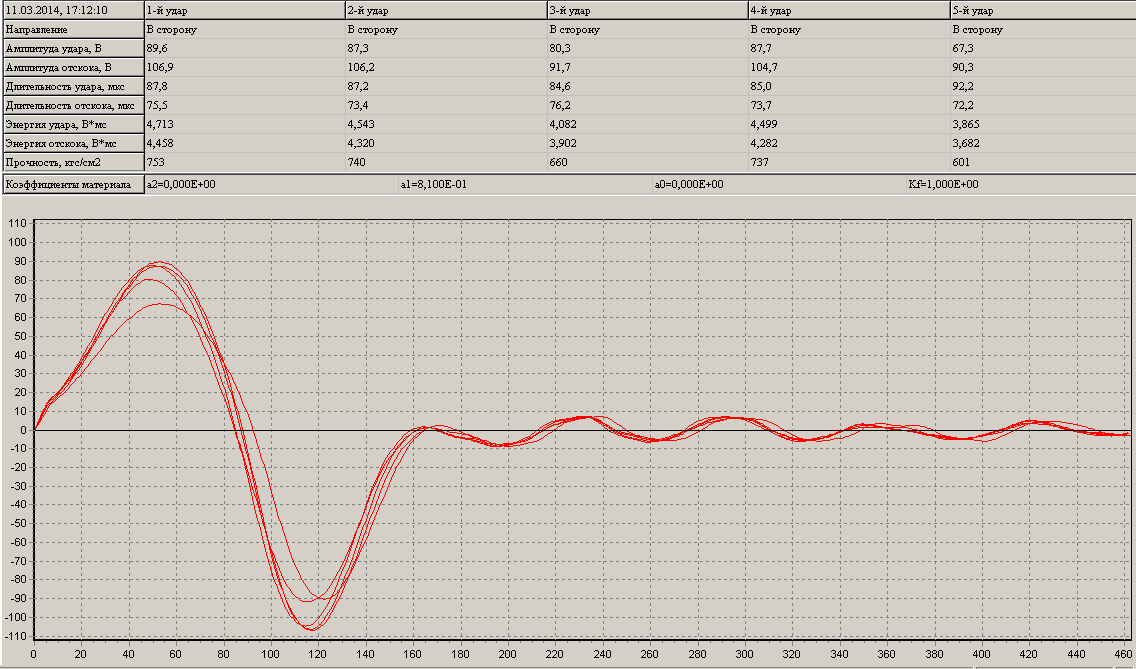

Экспертом выполнены инструментальные измерения прочностных параметров бетона ригеля.

Посредством прибора Profoscope+ Эксперт выполнил определение схемы армирования ригеля. В результате обследования зафиксированы рабочее(нижнее) армирование с защитным слоем от 7мм до 37мм. и конструктивное армирование Ø8мм при шаге ~250мм.с защитным слоем 20мм.

Разбежка показаний диаметров основного армирования прибором определена в пределах от 32мм до 40мм.

Исходя из опыта работы с прибором Profoscope+, Экспертом сделан вывод, что показания прибора выданы под воздействием помех от близко расположенных стержней или конструктивной арматуры (сетки, проволоки малых диаметров), или парной рабочей арматуры. Для более точного определения диаметров арматурных стержней необходимо вскрытие армирования.

Для определения мест вскрытия Экспертом проведено обследование ригелей 1-го этажа на предмет аналогичности обследуемому ригелю. Зафиксировано два аналогичных ригеля. Показания прибора при определении диаметров арматуры разнятся аналогично измерениям на 1-м этаже.

Вскрытие выполнялось на расстоянии ~1,1м от колонны в месте ранее определенном Экспертом с помощью прибора Profoscope+

В результате вскрытия зафиксировано:

- рабочее армирование расположено на расстоянии ~140мм от каждого края нижней грани ригеля.

- Армирование выполнено двумя парными в вертикальной плоскости стержнями Ø 25мм АIII.

- Защитный слой нижнего стержня составляет 25-30мм.

- Верхний стержень находится на расстоянии 55мм от нижней грани ригеля.

- По месту вскрытия, вдоль основной арматуры, зафиксирован элемент конструктивного армирования Ø5мм. (Вр1исходя из применимости в серии 1.020-1/87.выпуск3-14).

Ригель левый:

Дефектов и повреждений конструкции Экспертом не зафиксировано.

Длина ригеля аналогична правому ригелю -5580мм.

Левый ригель не аналогичен правому. Результаты инструментальных измерений геометрических параметров отражены на исполнительной схеме раздела № 14 Экспертного заключения.

Экспертом, согласно с методикой, представленной в приложении №1, выполнены инструментальные измерения прочностных параметров бетона ригеля.

прибора Profoscope+ Эксперт выполнил определение схемы армирования ригеля. В результате обследования зафиксированы рабочее (нижнее) армирование с защитным слоем от 17мм до 51мм. и конструктивное армирование Ø7мм при шаге ~250мм с защитным слоем 27мм.

Показания диаметров основного армирования прибором определены в пределах от 25мм до 40мм.

Исходя из опыта работы с прибором Profoscope+, Экспертом сделан вывод, что показания прибора выданы под воздействием помех от близкорасположенных стержней или конструктивной арматуры (сетки, проволоки малых диаметров), или парной рабочей арматуры. Для более точного определения диаметров арматурных стержней необходимо вскрытие армирования.

Для определения мест вскрытия Экспертом проведено обследование ригелей 1-го этажа на предмет аналогичности обследуемому ригелю. Выбранные ригеля подверглись инструментальному обследованию на предмет подтверждения аналогичности. Показания прибора при определении диаметров арматуры разнятся аналогично измерениям на -1м этаже.

Вскрытие выполнялось на расстоянии ~1,2м от колонны в месте ранее определенном Экспертом с помощью прибора Profoscope+. В результате вскрытия зафиксировано: - рабочее армирование расположено на расстоянии 120~130мм от каждого края нижней грани ригеля.

- Армирование выполнено двумя стержнями Ø 25мм АIII в вертикальной плоскости.

- Защитный слой нижнего стержня составляет 25-30мм.

- Верхний стержень находится на расстоянии 50мм от нижней грани ригеля.

- По месту вскрытия, верхний арматурный стержень на 20мм смещен от вертикали к центру конструкции.
