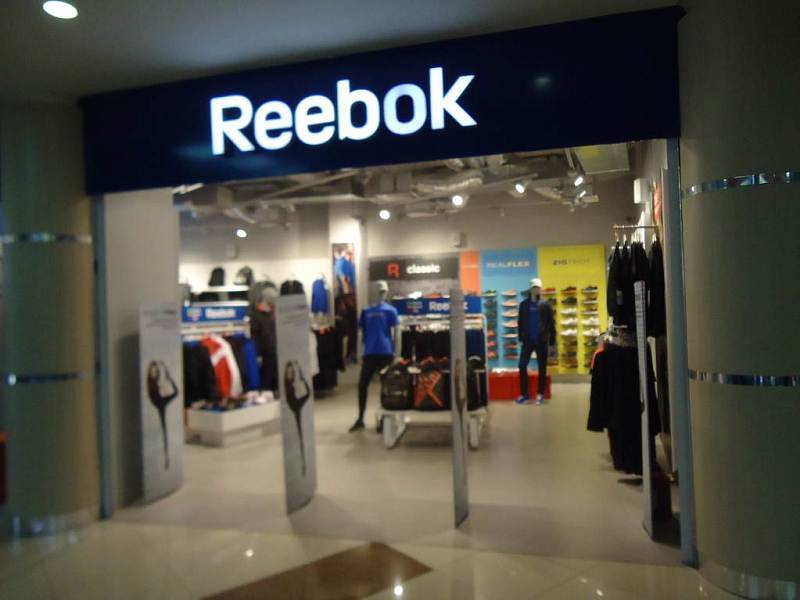

Торговая площадь магазина «Reebok» ...

Процедура

Предварительный осмотр объекта обследования для определения специфики обследования, проведения необходимых подготовительных работ и составления программы обследования;

- определение конструктивного исполнения основных несущих элементов объекта обследования;

- техническое обследование и выявление имеющихся дефектов и повреждений конструкций магазина;

- выборочная фотофиксация объекта обследования и его конструктивных элементов, наиболее существенных дефектов и повреждений конструкций;

- изучение проектно- сметной документации магазина «Рибок ON/OFF»;

- составление технического отчёта по результатам обследования с разработкой рекомендаций по дальнейшей эксплуатации строительных конструкций объекта обследования.

Приборы и оборудование

Рулетка Мarksman ГОСТ 7502-89

Фотоаппарат Canon Power Chot G9

Лазерный дальномер Leica Disto D5

Результат обследования

Электрика

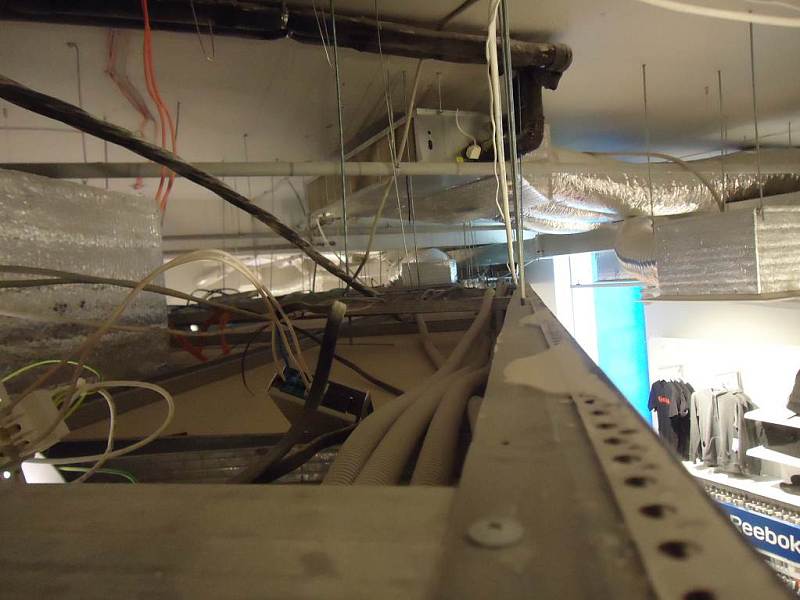

Силовой кабель, выходящий из распределительной коробки и проходящий через весь магазин в за потолочном пространстве, не уложен в защитную гофру.

Отсутствуют металлические лотки для кабель-каналов. Силовой кабель и вся электросеть лежит на металлическом каркасе подвесного потолка из ГКЛ.

Разводка электросети выполнена без защитной гофры.

В электроцепи отсутствуют соединительные элементы. Соединения электропроводов выполнены при помощи скруток и изолированы при помощи матерчатой изоленты.

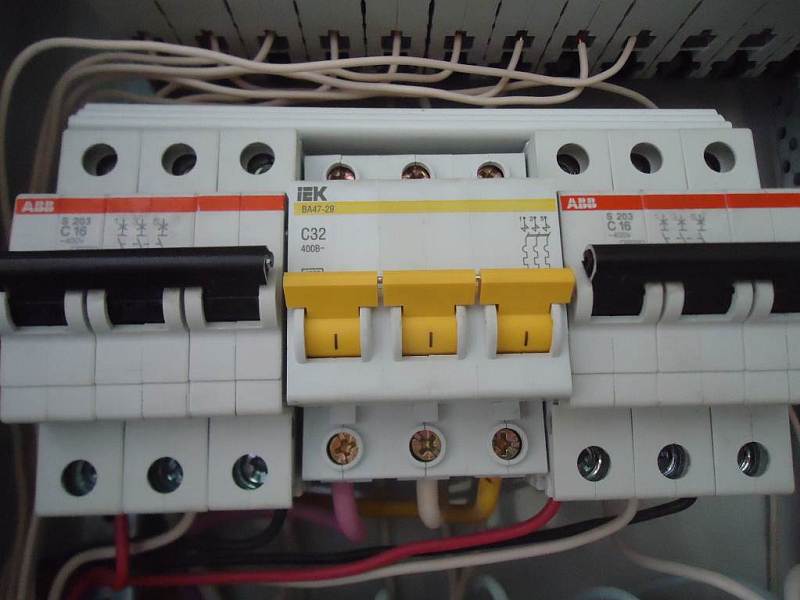

В электрощите установлен вводной автомат марки «IEK» вместо «ABB». Данный автомат установлен не по проекту.

Отсутствует заземление дверцы электрощита.

Не маркирован питающий кабель в распределительном устройстве. На кабеле отсутствует бирка со следующими данными: номер линии по проекту, марка проводника, количество и сечение жил, длина проводника, место присоединения.

Отсутствует надпись с наименованием распределительного устройства и предупреждающая наклейка на лицевой стороне дверцы распределительного устройства ЩР.

Не маркированы групповые отходящие проводники и кабели в распределительном устройстве.

Отсутствуют однолинейная схема электроустановки, перечень автоматических выключателей с указанием их номинального тока и наименованием электроприемников, соответственно через них получающих питание, на оборотной стороне дверцы распределительного устройства ЩР.

Отсутствует прибора учета на 60 А.

Не расписаны выключатели на освещение.

Не установлены источники бесперебойного питания.

Не установлены контакторы в кол-ве 2 шт.

Не горят некоторые осветительные приборы в торговом зале.

Деформирован корпус настенного светильника.

Вентиляция и кондиционирование.

Воздушные каналы поджаты трубами.

Не установлены дроссель клапана на канальных фанкойлах.

На узел обвязки фанкойла не установлены термометры, манометры, воздухоотводчик, спускной кран.

Не заизолированы теплопровода от фанкойлов.

Не предоставлены паспорта на оборудование (какой марки и модели).

Пожарная сигнализация.

Провода датчиков пожарной сигнализации не зафиксированы запотолочном пространстве.

Отделочные работы.

Деформированы керамогранитные плитки в торговом зале и подсобном помещении.

Швы керамогранитной плитки в торговом зале и подсобных помещениях затерты поверх строительной пыли и грязи, вследствие чего затирка выкрашивается.

Некачественно выполнены малярные работы по ГКЛ. Обнаружены дефекты по шпатлевке, окраске, декоративной отделке ГКЛ конструкций.

Торцы отделки ГКЛ возле рольставень выполнены с дефектами.

Витрина: некачественно зашпатлеваны углы (видна малярная сетка в углах), некачественно зашпатлеваны металлические малярные углы, присутствуют механические повреждения декоративных деталей. Некачественная окраска поверхностей витрины.

Гипсокартонная декоративная конструкция, сооруженная в центре торгового зала: некачественно выполнена шпатлевка и окраска.

Примерочные: местами некачественно выполнена шпатлевка и окраска, не заделаны выходы труб для отопительной батареи.

Торговый зал: присутствуют места некачественной окраски перехода цветов между стеной и потолком.

Подсобные помещения: некачественно выполнен подвесной потолок «Армстронг «Байкал».

Обнаружены дефекты дверей в складское помещение (отсутствие наличников, деформация откосов, присутствие открытой проводки кнопки электрозамка, коробление стены ручкой замка).

Сломан доводчик на двери в подсобное помещение.

Нет отбойника двери в подсобное помещение, в результате чего происходит деформация стены ручкой двери.

Отсутствует часть плинтуса в подсобном помещении.

Стойки стеллажей на складе и на складе цокольного этажа не оклеены скотчем.

Стойки стеллажей на складе и на складе цокольного этажа не имеют распоров и не заземлены.

Отсутствуют ламинированный ДСП толщиной 22 мм с обработанными краями.
