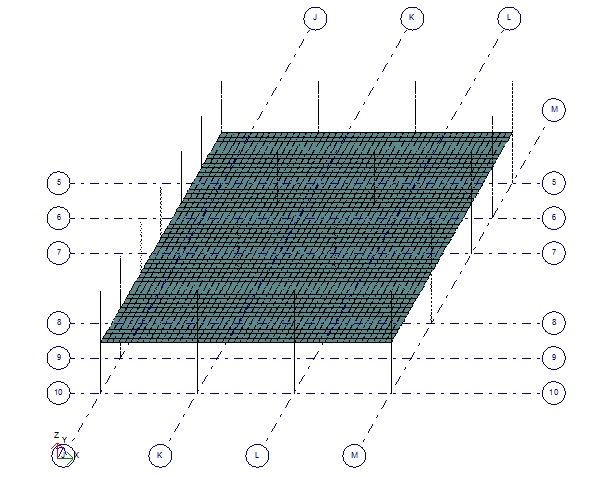

Перекрытие межэтажное 4-го этажа в осях «7-9» /«K-L», по месту помещения CS-5, Бизнес центра “Новинский Пассаж”....

Процедура

- Предварительный осмотр объекта обследования для определения специфики обследования, проведения необходимых подготовительных работ и составления программы обследования;

- Определение конструктивного исполнения объекта обследования;

- Техническое обследование и выявление имеющихся дефектов и повреждений перекрытия;

- определение геометрических и прочностных характеристик материалов конструкции (физико-механические испытания бетона неразрушающими методами);

- Определение и обследование армирования перекрытия;

- Фотофиксация процедуры обследования объекта;

- Составление технического отчёта по результатам обследования с разработкой рекомендаций по дальнейшей эксплуатации строительной конструкции объекта обследования.

Приборы и оборудование

Измеритель прочности ударно-импульсный ОНИКС-2,5.

Фотоаппарат Panasonic DWC-FT4.

Измеритель защитного слоя бетона Profoscope+.

Линейка ГОСТ 427-75*.

Рулетка ГОСТ 7502-89.

Дальномер лазерный Leica DISTO D-8.

Результат обследования

1.По месту монтажа архивных стеллажей, Вскрыв фальшпол на уровне 5-го этажа, сквозным сверлением, Эксперт определил толщину перекрытия, что составило 300мм.

2.При вскрытии фальшпола определена его конструкция.

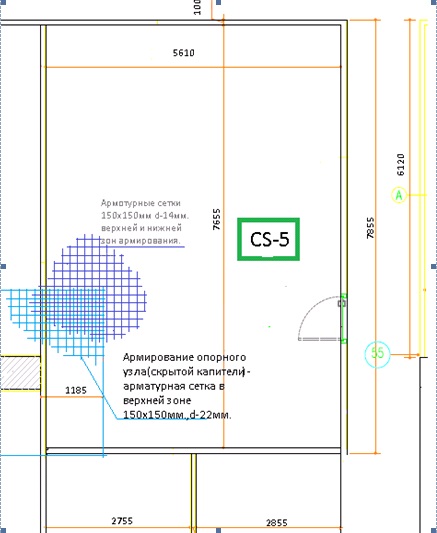

3.По месту планируемого монтажа стеллажей, на уровне 5-го этажа, посредством аппарата Profoscope + определена схема верхней зоны армирования ж/б перекрытия. Шаг арматурной сетки определен, как 150х150мм, защитный слой – 15-22мм.

4.Диаметр арматуры верхней зоны определен вскрытием №1 – 14мм.

5. Вследствие проведенных измерений и анализа Эксперт пришел к выводу:

Марка бетона перекрытия, соответствует марке B-40(М500), что соответствует П.3.46. СНиП 3.03.01-87 «Несущие и ограждающие конструкции замоноличивание стыков и швов»: “Для приготовления бетонных смесей следует применять быстротвердеющие портландцементы или портландцементы М400 и выше", п.7.7 СП 52-103-2007 «Несущие железобетонные конструкции»“При проектировании рекомендуется принимать оптимальные конструктивные параметры перекрытий, класс бетона - не менее В20”.

6.Проведение обследования ж/б перекрытия с уровня 4-го этажа. Определение схемы армирования, защитного слоя армирования, класса и диаметра арматуры.

Для проведения обследования, под помещением CS-5 выполнено вскрытие подвесного потолка.

Инструментальное обследование проводилось инструментальным неразрушающим методом, прибором Profoscope+.

Экспертом были выполнено определение положения и схемы, шага, защитного слоя и диаметра стержней нижней зоны армирования. - Рабочее армирование конструкции выполнено из арматуры диаметром 14 мм в обоих направлениях с шагом 150х150 мм. Защитный слой составляет 20 - 26мм.

7. Вследствие проведенных измерений и анализа Эксперт пришел к выводу:

Марка бетона перекрытия, соответствует марке B-40(М500), что соответствует П.3.46. СНиП 3.03.01-87 «Несущие и ограждающие конструкции замоноличивание стыков и швов». Для расчета несущей способности ж/б плиты перекрытия, по результатам обследования, Экспертом принимается бетон В40 М-500.
