Строительная экспертиза: Обследование конструкций межэтажной лестницы
Заказчик:
Частное лицо
Объект:
Жилой 2-х этажный дом
Задача:
Обследование конструкций межэтажной лестницы на предмет технического состояния
Решение:
Демонтаж покрытия всех элементов из орехового шпона на внутридомовой лестнице
- Монтаж покрытия внутридомовой ж/б монолитной лестницы из новых элементов, выполненных из ореховых ламелей толщиной не менее 10мм, качественно окрашенных с соблюдением нормативов и ГОСТ предъявляемых к лестницам.
- Монтаж выполнять квалифицированными рабочими (краснодеревщиками) и ИТР.
- Процедура
- Приборы и оборудование
- Результат обследования
- Выводы

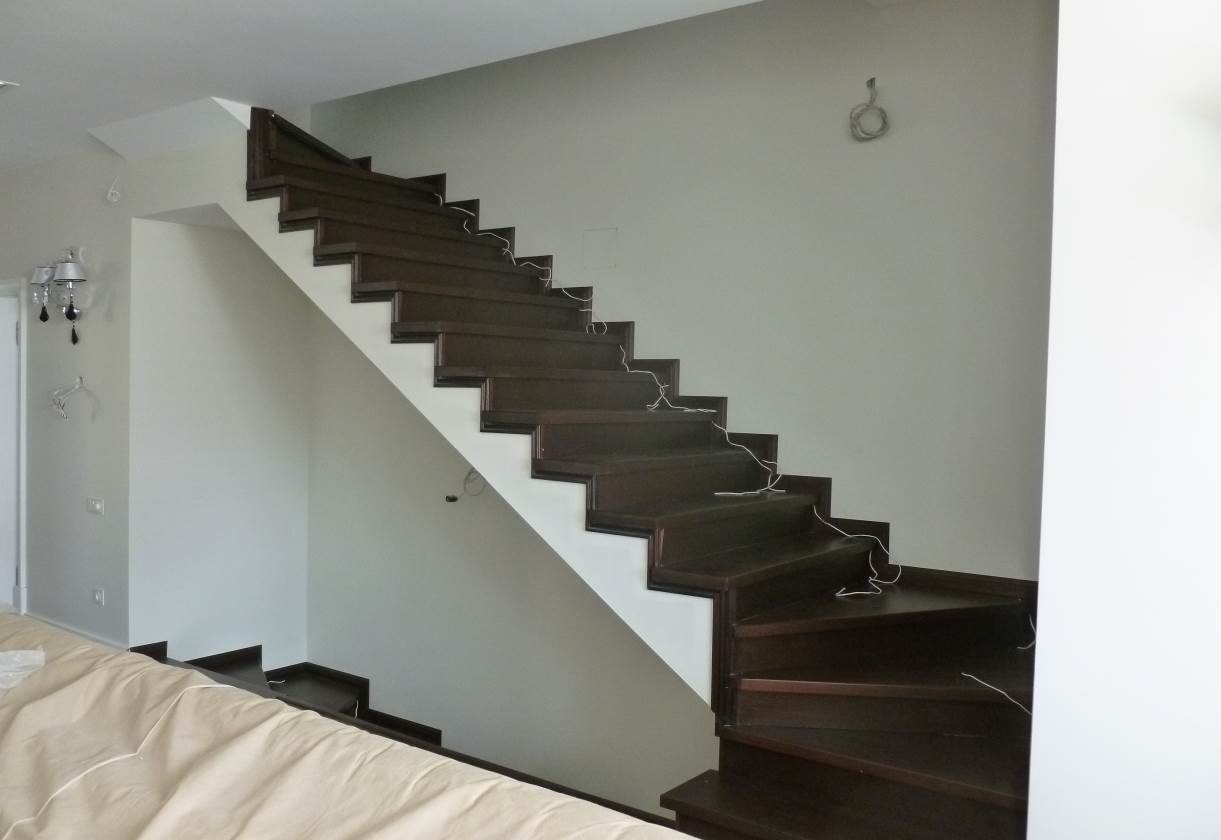

Лестница: общий осмотр
Ступени – осмотр, фиксация дефектов
Лестничная площадка – осмотр, фиксация дефектов.
Фотоаппарат Panasonic DMC-FS35
Измерительная рулетка.
Электронный уровень Bosch DNM 120L Professional
Обнаружены дефекты:
1. Поперечная деформация клееного деревянного щита (изгиб). Уклоны ступеней. Гнутые проступи, гнутые забежные проступи, недопустимые уклоны. Недопустимое состояние
2. Растрескивание щита по местам склейки деревянных ламелей. Ограниченно работоспособное состояние Несоответствие СТАНДАРТ ОРГАНИЗАЦИИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ КОНСТРУКЦИИ НЕСУЩИЕ
3. Геометрические размеры проступей, подступенков имеют различные значения. Высота ступеней в пределах одного марша не должна различаться более чем на 5 мм, что обеспечивает равномерный уклон по всему маршу и должна быть не более 200 и не менее 120мм.
Различная высота подступенков на одном марше.
Недопустимое состояние.
4. Не качественно выполнены углы галтелей, обрамляющие ступени и стены лестничной клетки.
Недопустимое состояние.
5. Заполнение зазоров герметиком выполнено не качественно.
6. Не качественное лакокрасочное покрытие. Несоответствие ГОСТ 24404-80
7. Подступенки изготовлены из березовой фанеры ламинированные шпоном толщиной 1,15мм.
Элементы лестницы выполнены с отклонениями от вертикали и горизонтали.
Выявлено растрескивание покрытия ламелей орехового шпона. Нарушение ГОСТ 20850-84 Конструкции деревянные клеёные. А также несоответствие СТАНДАРТУ ОРГАНИЗАЦИИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ КОНСТРУКЦИИ НЕСУЩИЕ Общие технические требования СТО 36554501-003-2006, п.7.3 Брак изготовителя изделий лестницы.
Элементы лестницы имеют разные размеры по ширине и высоте в пределах одного марша, что не допустимо
Имеются разной величины зазоры, которых вообще не должно быть, что обеспечивается правильными замерами изделий при подгонке и расположением их строго горизонтально или вертикально. А при этом эти зазоры еще и некачественно заполнены.
Эксперт пришел к выводу, что монтажом по устройству покрытия ж/б лестницы панелями из орехового шпона занимались не квалифицированные рабочие и работники ИТР.
