Строительная экспертиза: Определение технического состояния фундамента

Заказчик:

Частное лицо

Объект:

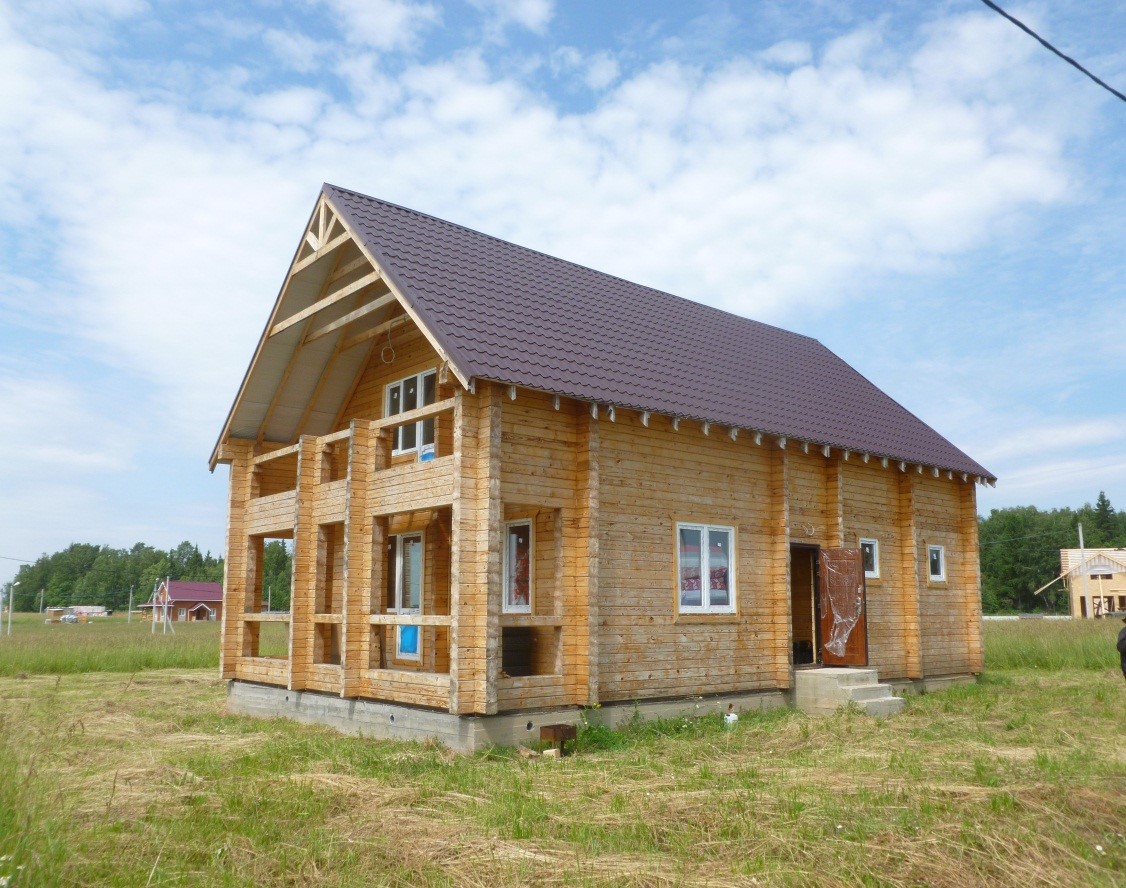

Фундамент жилого деревянного дома размером 13.350 х 8.165м

Задача:

Определение технического состояния фундамента в связи с образованием в нем трещин.

Решение:

Согласно п 5.8 РД 153-34.1-21.326-2001 необходимо осуществлять постоянный эксплуатационный контроль с сезонной периодичностью повышения влажности, замерзания и оттаивания.

  • Согласно таблица №5 ВСН 53-86р «Правила оценки физического износа жилых зданий» трещины в цокольной части здания при ширине раскрытия до 1,5мм ремонтируются затиркой или инъекцией.
  • При увеличении ширины раскрытия трещин более 2мм, проявления деформационных повреждений или разрушений, необходимо выполнить следующие мероприятия (по возрастанию надежности конструкции)
  • Процедура
  • Приборы и оборудование
  • Результат обследования
  • Выводы
  • Рекомендации

- Осмотр и обследование фундамента жилого дома, выполнение шурфов для определения его конструкции.

- Фотофиксация выявленных дефектов, отклонений от нормативных требований.

- Инструментальный контроль и проверка характеристик, эксплуатационных свойств обследуемых конструкций и примененных материалов.

Фотоаппарат Panasonic DMC PS35

Рулетка мерная 5м

Лазерный дальномер Leica Disto D8

Детектор арматуры Profoscope+.

Результаты обследования проведенного 02.07.2013г. рассматриваются в дополнение к результатам обследования проведенных 04.08.2012г. Марка бетона фундамента соответствует В10/М150.

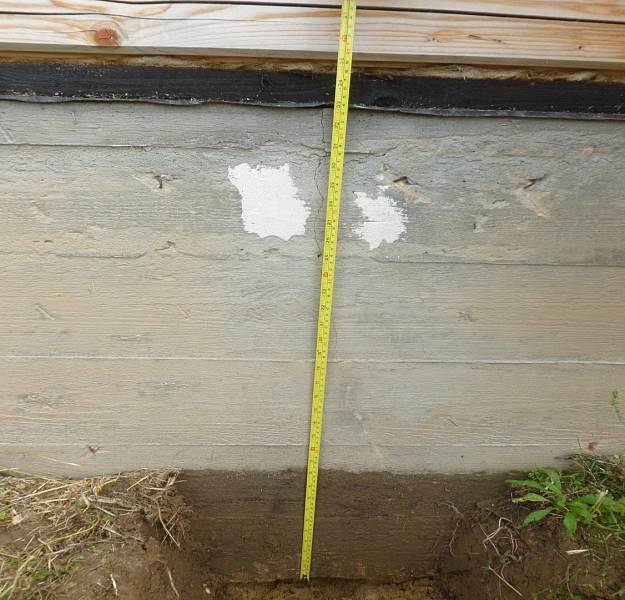

1. Фундамент жилого деревянного дома – ленточный монолитный железобетонный, малозаглубленный. Высота 835мм, ширина 300мм. Заглубление составляет 260-280мм. Надземная часть – 575мм. Песчаная подготовка выполнена толщиной 100-140мм.

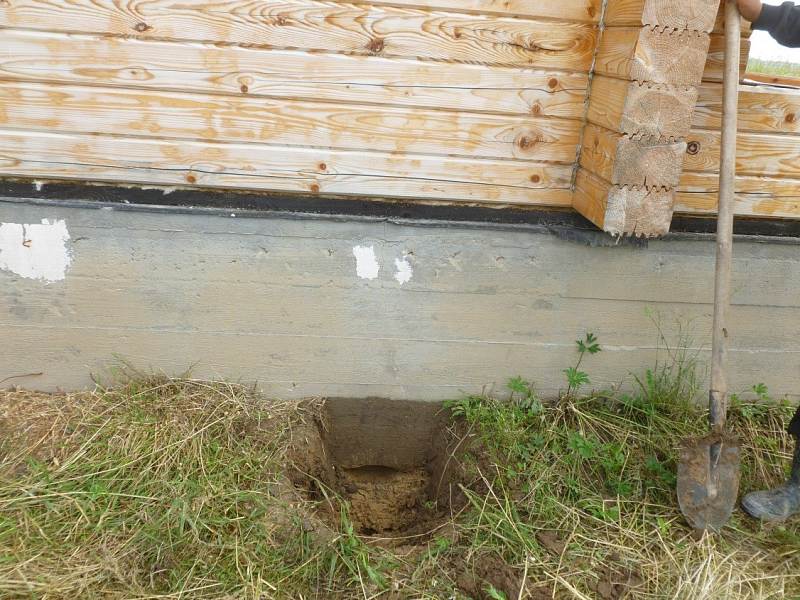

2. Для обследования фундамента были выполнены два шурфа.

3. Грунты основания глиносодержащие пески мелкие и средние, супеси.

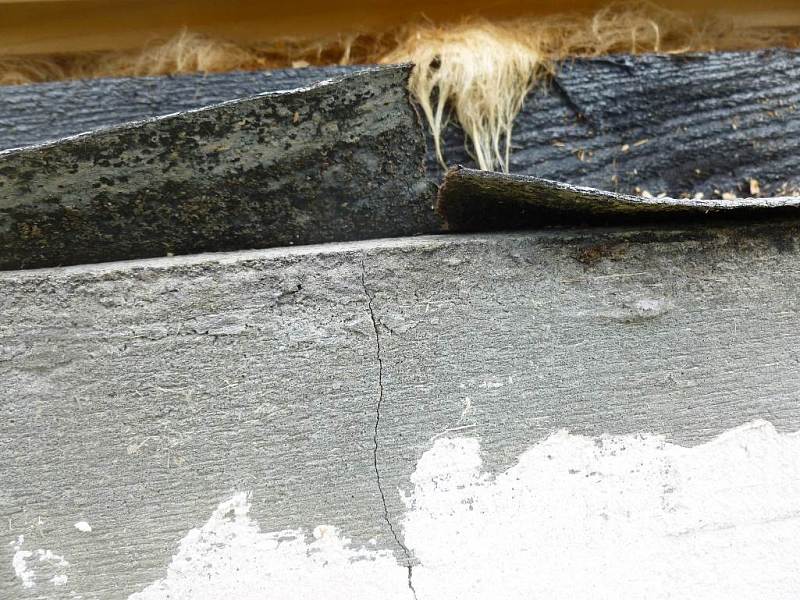

4. Зафиксирован малозначительный дефект в виде мелкой трещины слева от входа в дом над вентиляционным продухом с шириной раскрытия до 0,5мм. Раскрытие трещины в верхней зоне фундамента.

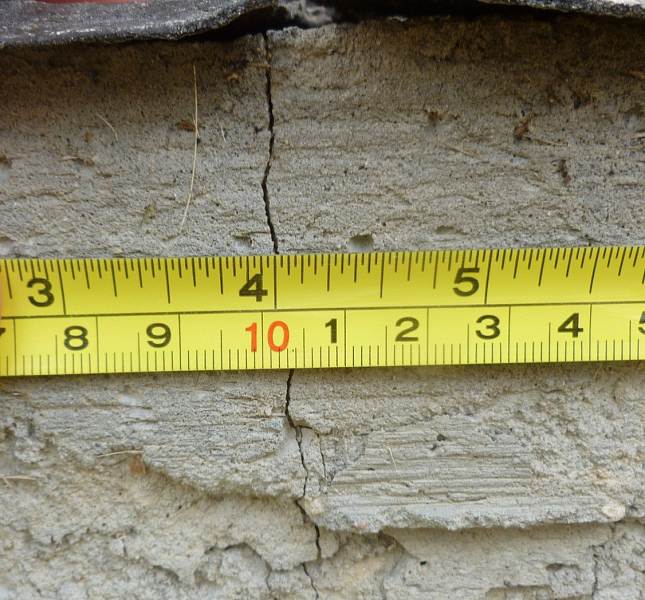

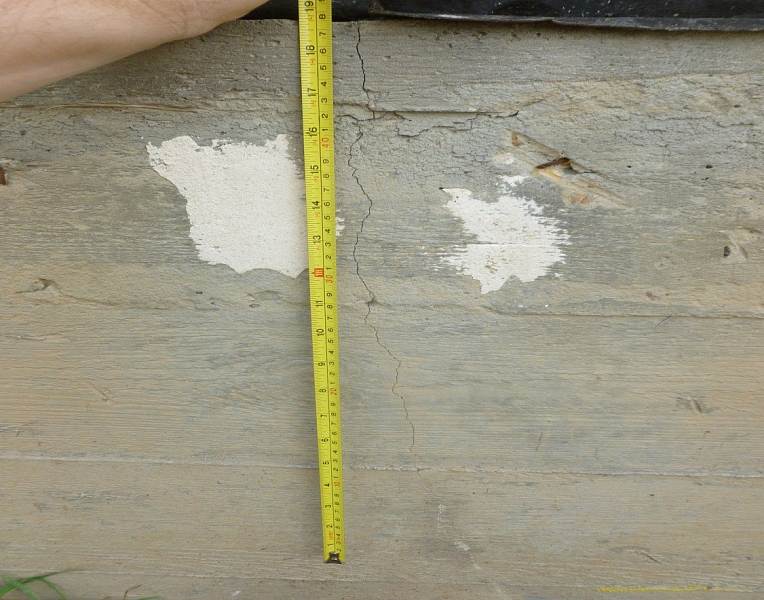

5. Зафиксированы малозначительные дефекты фундамента в виде 3х мелких трещин с тыльной стороны здания. У 2-х трещин раскрытие до 0,5мм развивается от верхней грани фундамента вниз на протяженности до 530мм.

6. Третья трещина фундамента с тыльной стороны, с раскрытием до 0,2мм, обозначена только в средней части фундамента без выхода к верхним и нижним граням.

7. Трещины сдвига не зафиксированы.

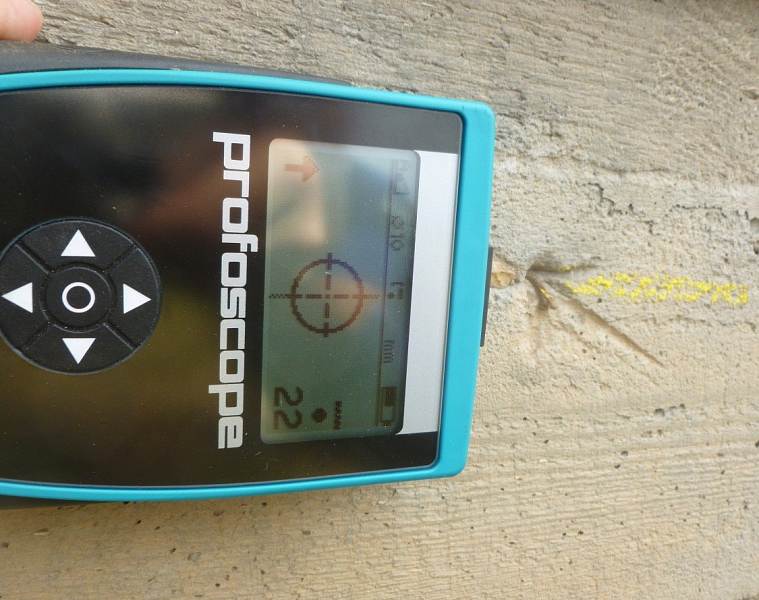

8. Армирование фундамента не придерживается четкой геометрии. По всему периметру зафиксировано 2 яруса армирования с глубиной защитного слоя от 22мм до 70мм. В отдельных местах зафиксирован третий ярус армирования в 80мм от низа фундамента. Диаметр арматуры определен как Ø10мм.

9. Судя по установленным в августе прошлого года маякам, при происходящих температурных деформациях, ширина раскрытия трещин не увеличилась.

Трещины фундамента образовались в результате уплотнения или песчаной подготовки или грунтов основания.

В связи с малозаглубленной конструкцией фундамента и малой нагрузкой от самого здания в зимний период возникают периодические воздействия от пучения грунтов основания. В связи с этим однажды раскрывшееся трещины могут раскрываться и закрываться с периодичностью воздействия. Согласно СТО 36554501-014-2008 ˮ Надежность строительных конструкций и оснований. Основные положенияˮ п.4.1.3 состояние фундамента соответствует ˮ Образование трещин, не нарушающих нормальную эксплуатацию строительного объектаˮ. Согласно п. 4.5 РД 153-34.1-21.326-2001 конструкция фундамента не относится к аварийной, так как не выявлено ни одного из ниже перечисленных дефектов:

— нормальные трещины имеют ширину раскрытия более 2,5 мм, образуются в растянутой зоне и обусловлены текучестью арматуры;

— в нормальном сечении раздроблен бетон сжатой зоны;

— наклонные трещины имеют ширину раскрытия более 1,5 мм и обусловлены текучестью продольной и поперечной арматуры;

— над наклонной трещиной раздроблен бетон сжатой зоны;

— разрыв растянутой арматуры;

На момент обследования фундамент находится в работоспособном состоянии.

- Утепление фундамента плитами «Пеноплекс»

на ширину 1м от фундамента

В связи с тем, что дом в зимнее время не эксплуатируется, утепление необходимо выполнить и с внутренней стороны фундамента.

- Выполнить усиление фундамента посредством устройства монолитной подошвы 200х600 с последующим утеплением по вышеуказанной схеме.

- Выполнить ж/б столбы ниже глубины промерзания, с расчетным сечением и шагом согласно сбору нагрузок от веса дома, нормативных районных нагрузок и существующего армирования фундамента. Работы производить захватками. Работы по всему фундаменту единовременно производить запрещается.

- Возможно усиление фундамента по другим узлам и технологиям, подтвержденным расчётами. «Основы проектирования и устройства фундаментов реконструируемых зданий». А.И. Полищук, Норхэмптон-Томск, 2004г.
